2020年6月，省住建廳、環保廳下發了《關于加強汛期城鎮污水直排管控工作的通知》。文件中要求汾河流域所有市縣鎮污水處理廠要配套建設進水調節池，調節池主要用于控制初期雨水污染。為了響應文件的號召，我院受柳林縣住建局的委托，設計了柳林縣污水處理廠初期雨水收集池建設項目。
項 目 概 況
柳林縣污水處理廠初期雨水收集池設計容積為1.0萬立方米，采用全地下式鋼筋混凝土結構，尺寸為79.4×24.9×5.2m，池內設提升泵。工程估算投資1937.09萬元。
設 計 思 路
文件中要求建設的進水調節池，其主要是針對合流制管網內的初期雨水。合流制管網內沉積有較多污染物質，降雨時管內接納雨水后流量增大，導致沉積的污染物被水流攜帶，當流量超過污水處理廠處理能力時，就會排入水體，對水體環境造成污染。所以要將初期雨水截流，待降雨結束后再送入污水處理廠處理，降低水體污染。
因此調節池的設計有幾個問題需要解決。一是選址；二是調節池的容積；三是與現狀管網的銜接；四是調節池本身的設計。這些都需要在設計方案中加以考慮。
設 計 方 案
1 調節池的選址

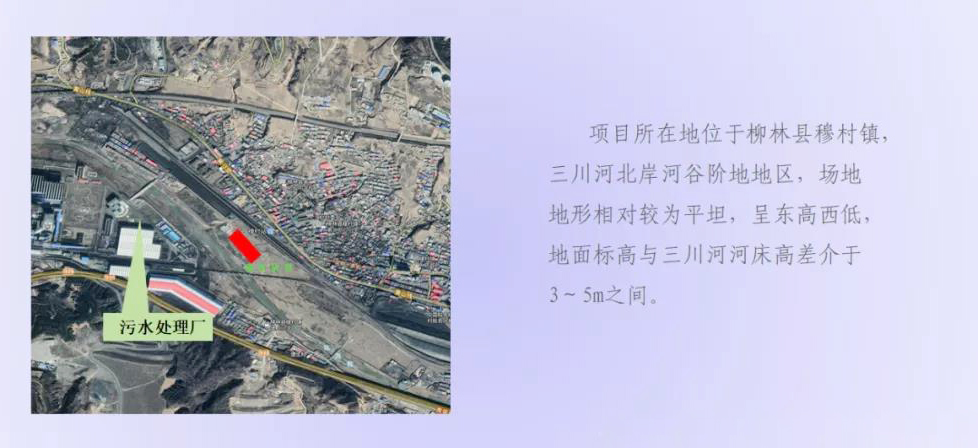

結合柳林縣東高西低的地形特點及排水收集干管沿三川河南北兩側布置的現狀，將項目選址在縣城西側管網的末端。由于受到用地限制，需要將調節池設置在三川河河道內。具體在三川河北側，與污水處理廠隔河相對。
2 調節池規模
結合文件的要求：污水調蓄池有效容積應當滿足日降雨量小于10mm時，污水管網溢流污水全收集。本建設項目污水調蓄池容積按照日降雨量10mm進行計算。考慮柳林縣城排水管涵調節能力，綜合確定調節池建設規模為1.0萬立方米。

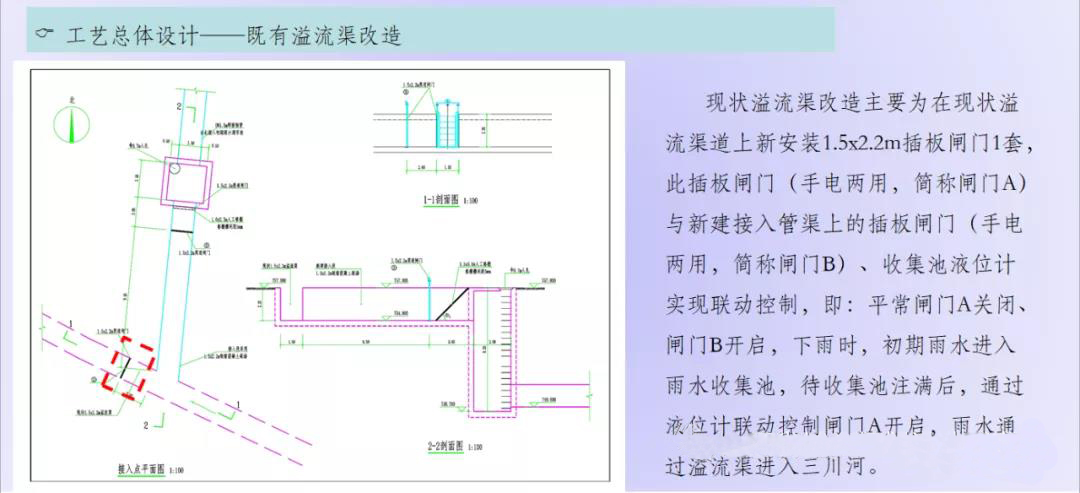

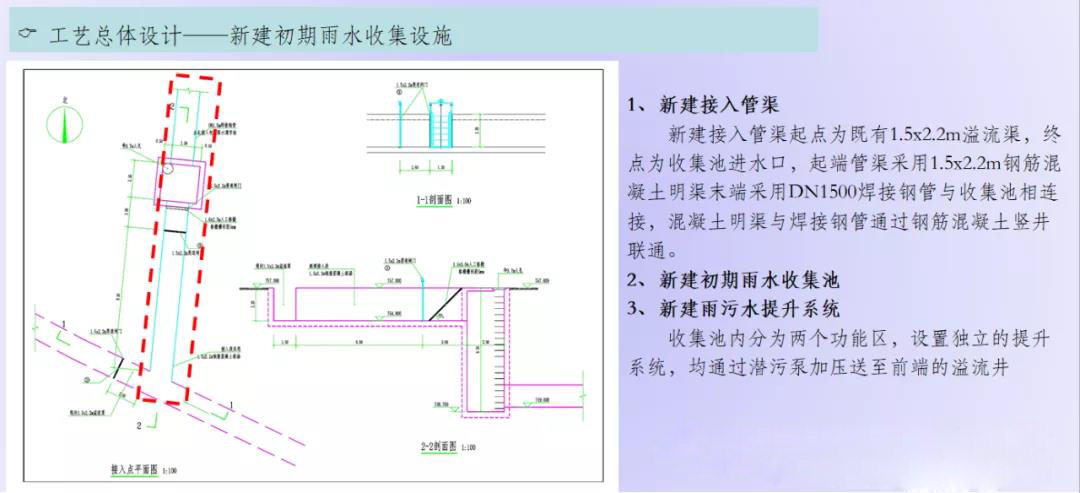

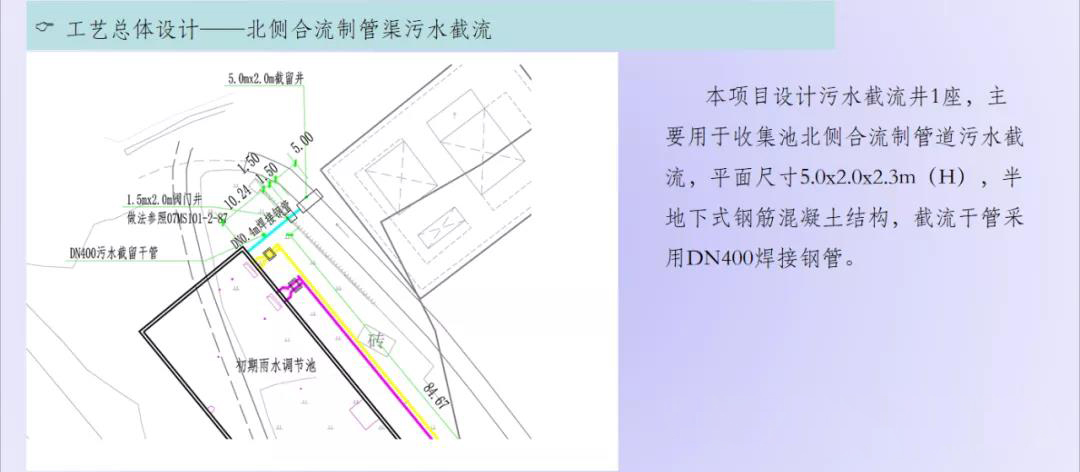

3 與現狀管網的連接方案

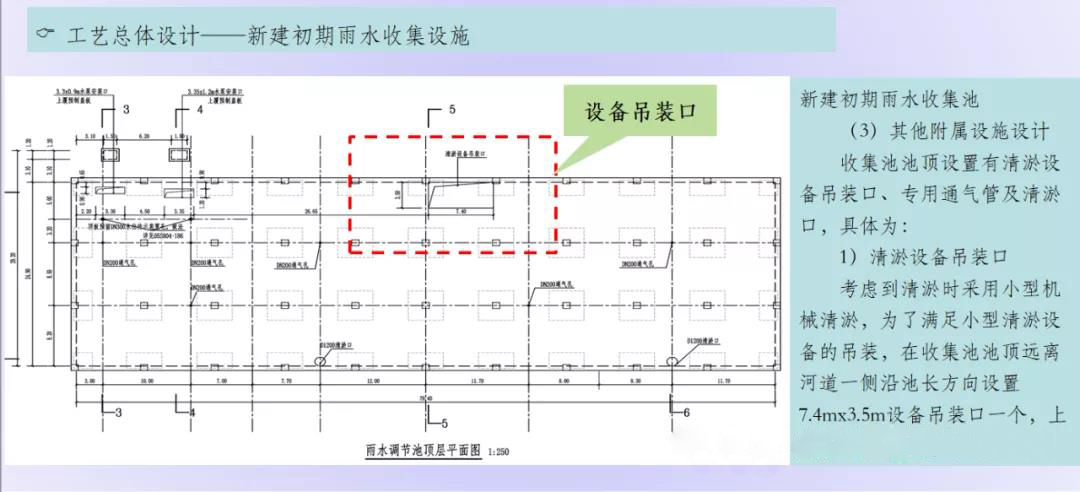

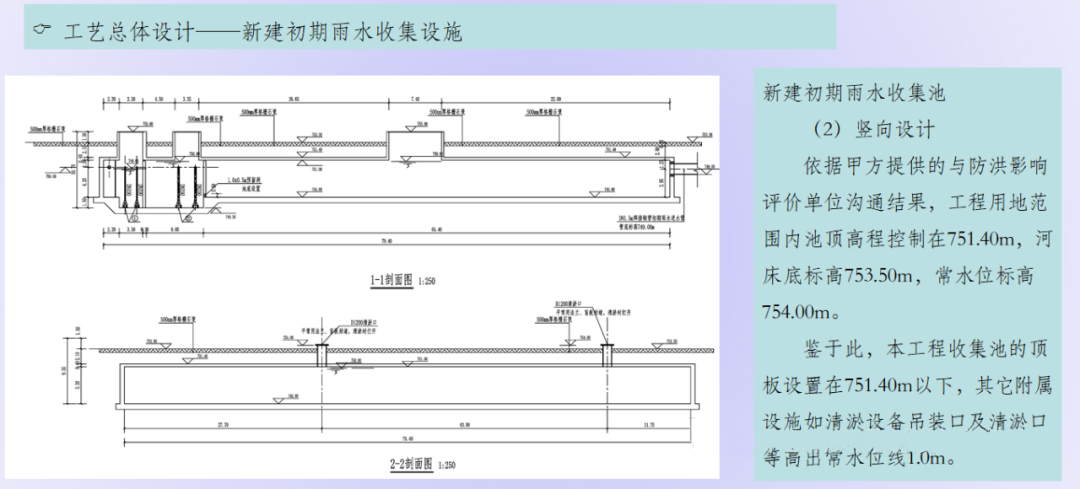

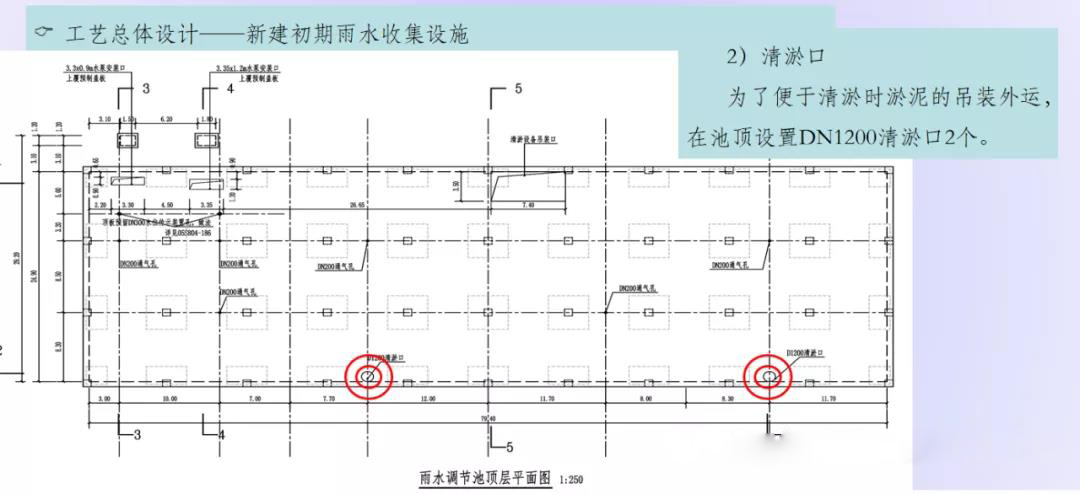

4 調節池設計方案
項目特色與創新
1 項目自身
本項目為我院著手設計并建成的首個初期雨水收集池項目。項目雨水收集量的計算及規模的確定等方面，都是開創性的工作。
2 結構選型

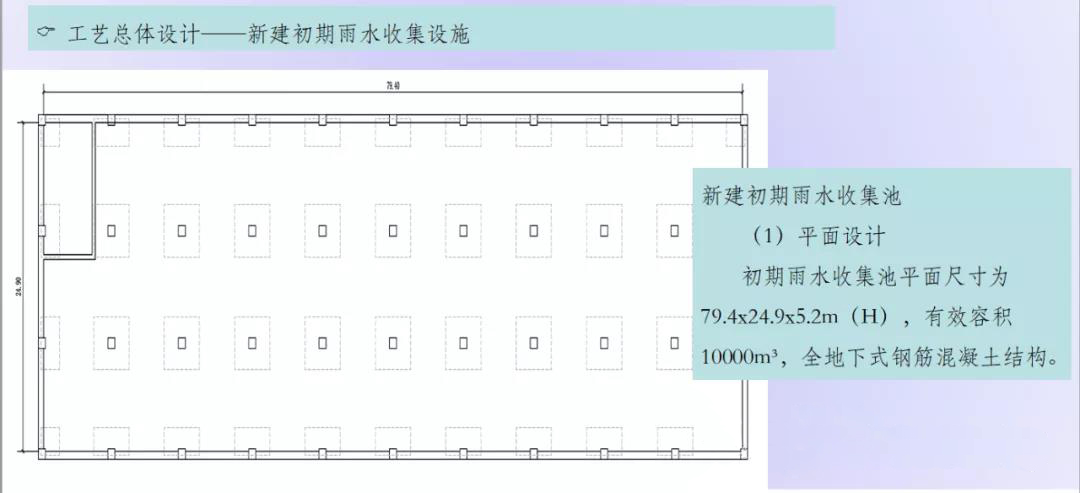

初期雨水收集池平面尺寸79.4*24.9*5.2m，全地下式鋼筋混凝土結構，具體結構形式為鋼筋混凝土無梁樓蓋+鋼筋混凝土自防水壁板及下柱墩筏板基礎。
河道內大體積水池采用無梁樓蓋的結構形式也是我院市政工程項目中首次采用。
為了節能減排，優化頂板及壁板截面首次采用鋼渣混凝土；為了減小施工過程中超長結構的溫度應力配合施工單位采用跳倉法澆筑混凝土。
柳林縣污水處理廠初期雨水收集池建設項目是深入貫徹落實“黃河流域生態保護和高質量發展”會議精神、《山西省黃河（汾河）流域水污染治理攻堅方案》、加強城鎮汛期污水直排管控工作的需要。項目建成后，可以極大的減輕初期雨水的對于三川河水體的污染，改善水體環境。
部門：市政二所
項目負責人：王宇光
項目參加人：劉洪濤、楊波、石曉敏
