2022年2月24日，自然資源部辦公廳發文《關于全面推進實景三維中國建設的通知》(自然資辦發〔2022〕7號)，提出了“實景三維作為真實、立體、時序化反映人類生產、生活和生態空間的時空信息，是國家重要的新型基礎設施，通過“人機兼容、物聯感知、泛在服務”實現數字空間與現實空間的實時關聯互通，為數字中國提供統一的空間定位框架和分析基礎，是數字政府、數字經濟重要的戰略性數據資源和生產要素。實景三維中國建設是面向新時期測繪地理信息事業服務經濟社會發展和生態文明建設新定位、新需求，對傳統基礎測繪業務的轉型升級，是測繪地理信息服務的發展方向和基本模式，已經納入“十四五”自然資源保護和利用規劃?！?/span>

并明確了以下建設目標：“到2025年，5米格網的地形級實景三維實現對全國陸地及主要島嶼覆蓋，5厘米分辨率的城市級實景三維初步實現對地級以上城市覆蓋，國家和省市縣多級實景三維在線與離線相結合的服務系統初步建成，地級以上城市初步形成數字空間與現實空間實時關聯互通能力，為數字中國、數字政府和數字經濟提供三維空間定位框架和分析基礎，50%以上的政府決策、生產調度和生活規劃可通過線上實景三維空間完成。

到2035年，優于2米格網的地形級實景三維實現對全國陸地及主要島嶼必要覆蓋，優于5厘米分辨率的城市級實景三維實現對地級以上城市和有條件的縣級城市覆蓋，國家和省市縣多級實景三維在線系統實現泛在服務，地級以上城市和有條件的縣級城市實現數字空間與現實空間實時關聯互通，服務數字中國、數字政府和數字經濟的能力進一步增強，80%以上的政府決策、生產調度和生活規劃可通過線上實景三維空間完成?！?/span>

1.技術發展

從古至今，地圖的發展大致經歷了三個階段。古代，使用古地圖和書畫來表現，如以俯視和側視相結合繪制的平遙縣城邑圖和以“散點透視法”攝取繪制的清明上河圖等。進入到上個世紀，地圖繪制從傳統古老的計里畫方制圖法向現代的經緯網制圖法轉變，同時航天遙感制圖技術開始出現，常見的有各類軍事地圖、70年代衛星影像等。現如今，隨著低空無人機的廣泛應用，傾斜攝影技術應運而生，即現在最常見的數字劃線圖和傾斜攝影模型。地圖從二維走向三維，同時全面真實準確的反應現實世界。

2.基本概念

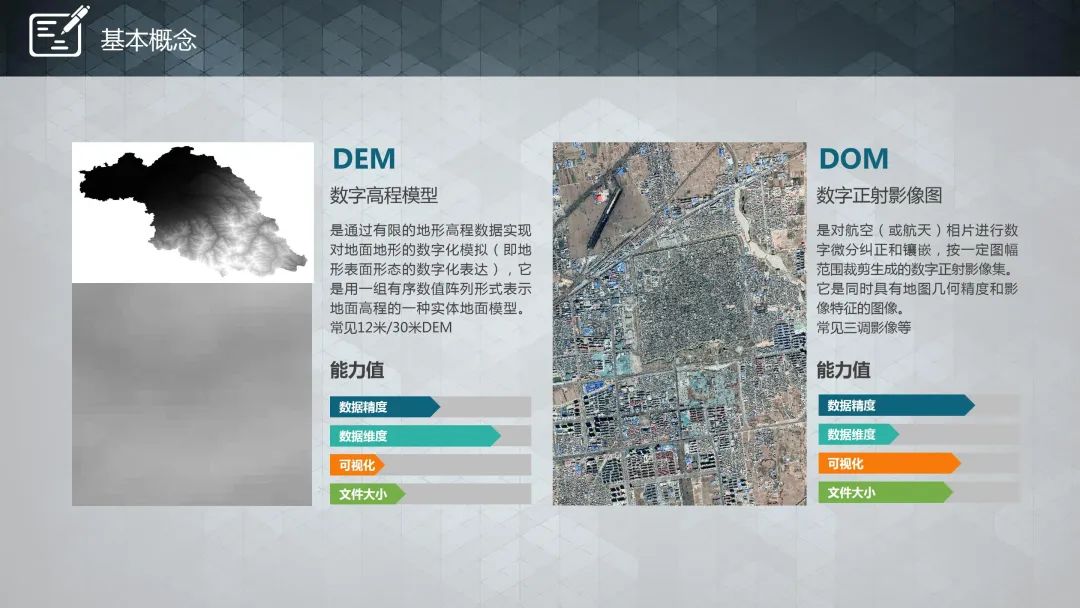

DEM，即數字高程模型。是通過有限的地形高程數據實現對地面地形的數字化模擬（即地形表面形態的數字化表達），它是用一組有序數值陣列形式表示地面高程的一種實體地面模型。常見12米/30米DEM。數據精度一般、數據維度為三維、可視化較差、文件大小較小。

DOM，即數字正射影像圖。是對航空（或航天）相片進行數字微分糾正和鑲嵌，按一定圖幅范圍裁剪生成的數字正射影像集。它是同時具有地圖幾何精度和影像特征的圖像。常見三調影像等。數據精度較高，如三調影像為1M分辨率；數據維度為二維影像、可視化較強、文件大小較大。

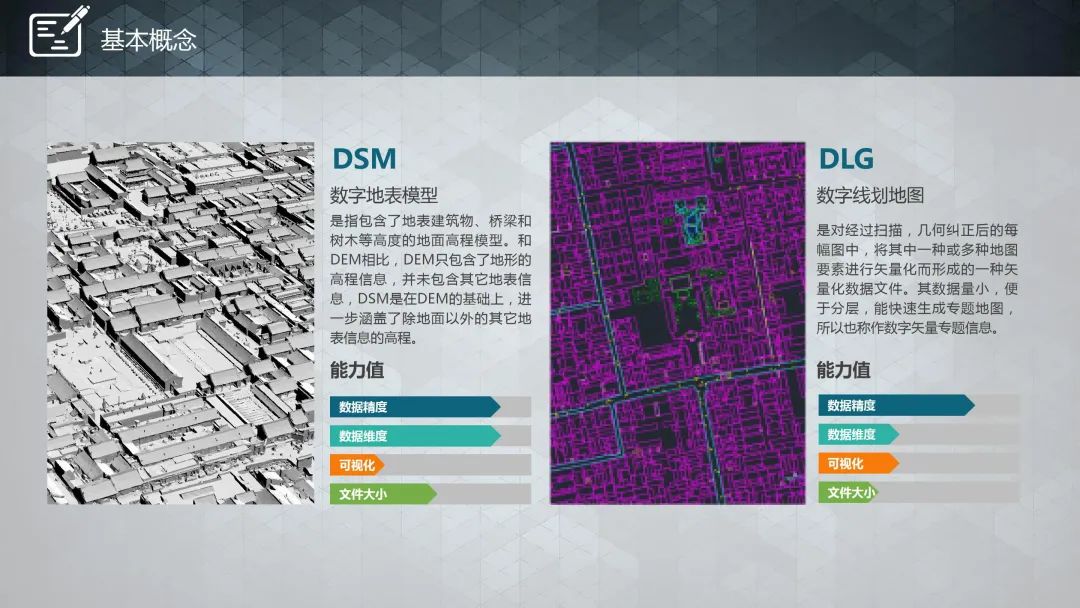

DSM，即數字地表模型。是指包含了地表建筑物、橋梁和樹木等高度的地面高程模型。和DEM相比，DEM只包含了地形的高程信息，并未包含其它地表信息，DSM是在DEM的基礎上，進一步涵蓋了除地面以外的其它地表信息的高程。數據精度較高，數據維度為三維、可視化較差，不具有紋理信息；文件大小適中。

DLG，即數字線劃地圖。是對經過掃描，幾何糾正后的每幅圖中，將其中一種或多種地圖要素進行矢量化而形成的一種矢量化數據文件。其數據量小，便于分層，能快速生成專題地圖，所以也稱作數字矢量專題信息。是目前規劃工作中應用最廣泛的地圖底圖。數據精度較高、數據維度一般為二維地圖、可視化較差、文件大小很小。

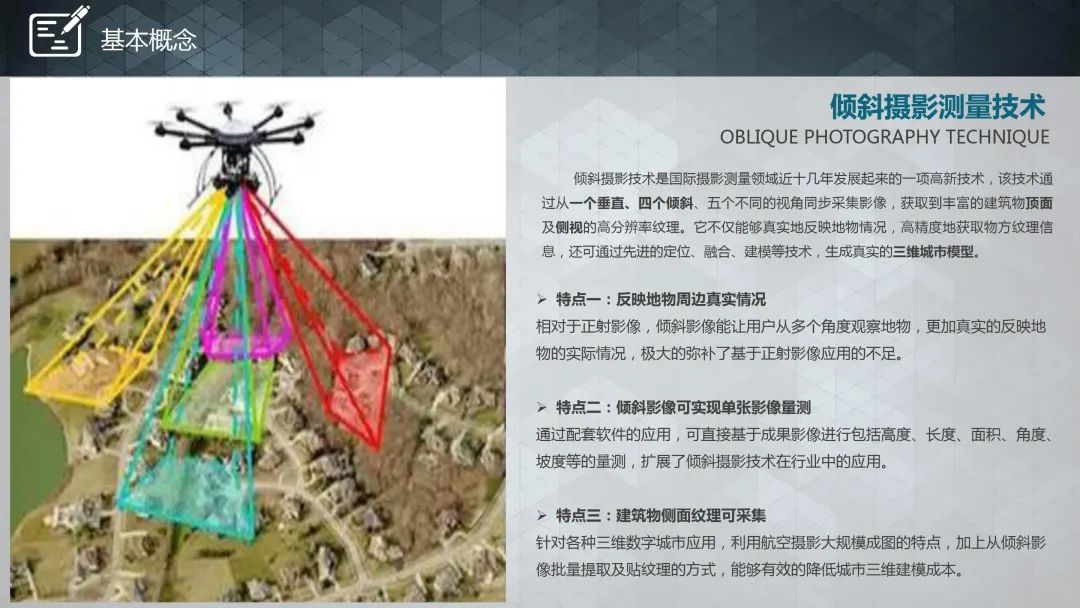

傾斜攝影技術是國際攝影測量領域近十幾年發展起來的一項高新技術，該技術通過從一個垂直、四個傾斜、五個不同的視角同步采集影像，獲取到豐富的建筑物頂面及側視的高分辨率紋理。它不僅能夠真實地反映地物情況，高精度地獲取物方紋理信息，還可通過先進的定位、融合、建模等技術，生成真實的三維城市模型。

1.數學基礎

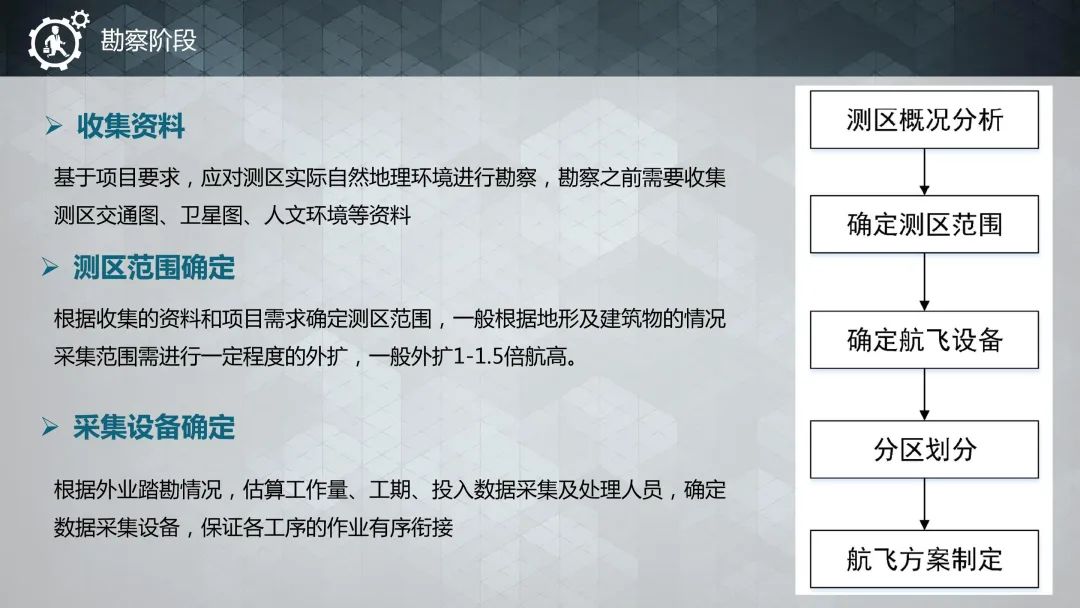

2.勘察階段

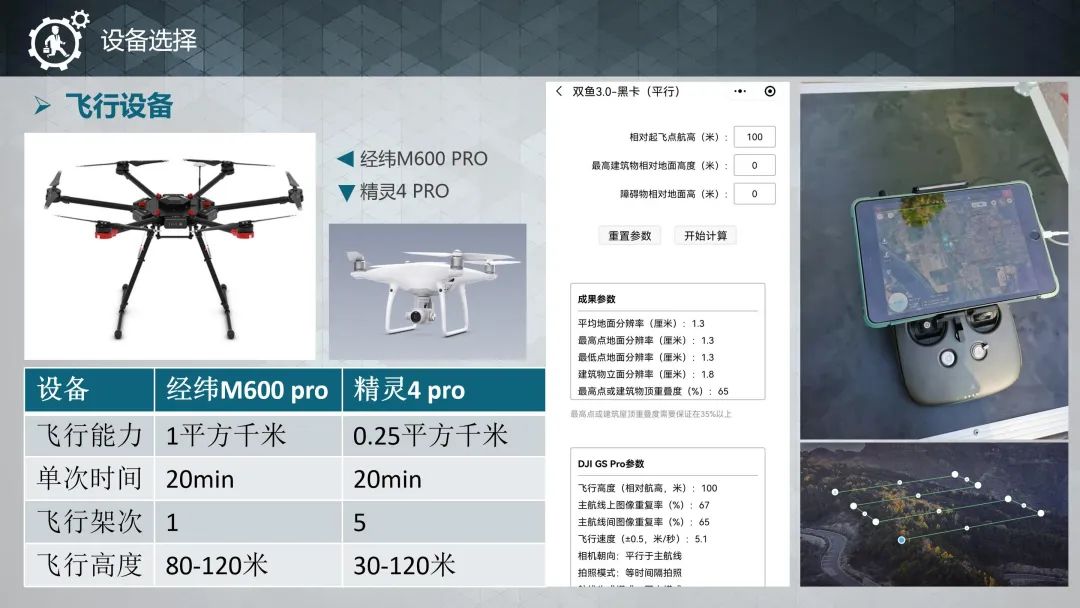

目前，我院配備了經緯M600 pro及精靈4 pro無人機，可依據測區實際需求靈活選擇設備。經緯M600 pro具有載重能力強、抗風能力強、作業效率高等特點，適合1平方千米左右的項目使用。一般飛行高度為80-120米，進行1-1.5cm分辨率圖像獲取。精靈4 pro具有自重輕、靈活性好等特點，適宜0.25平方千米左右小范圍項目使用，同時可進行低空近地飛行以及對塔狀建筑環繞飛行，可滿足高精度建模需求。

4.分區劃分

根據項目區實際地形及建筑物高度情況，可設置不同參數對測區進行分區飛行。

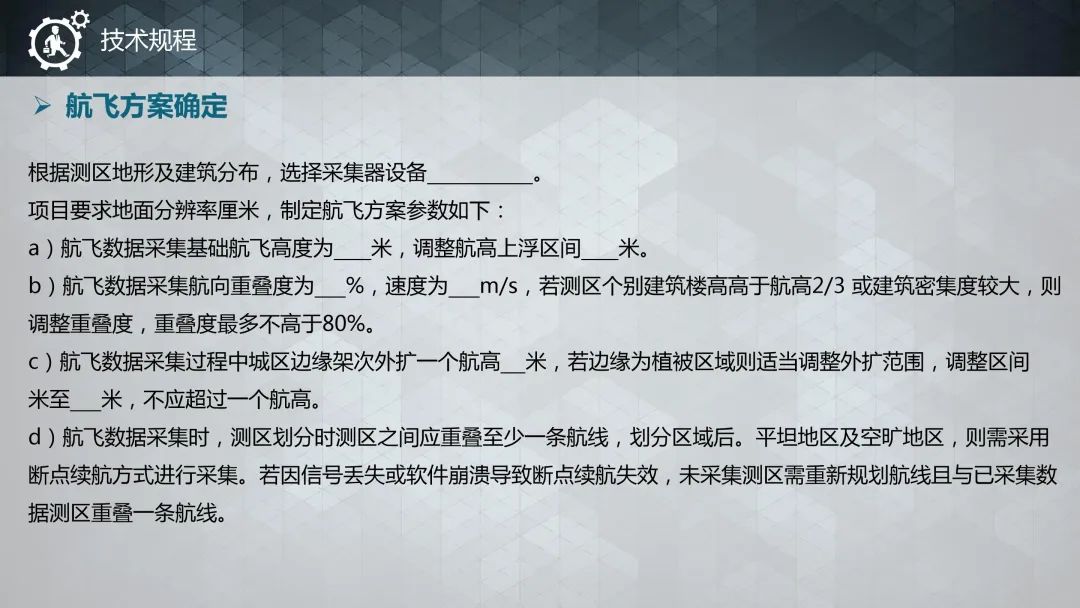

 5.航飛方案確定

對設備、飛行高度、重疊率、飛行速度、外擴距離等參數進行確定，劃定航線。

6.像控點布設

根據項目實際需求，需在飛行前進行像控點的布設和坐標采集。

7.傾斜攝影技術短板

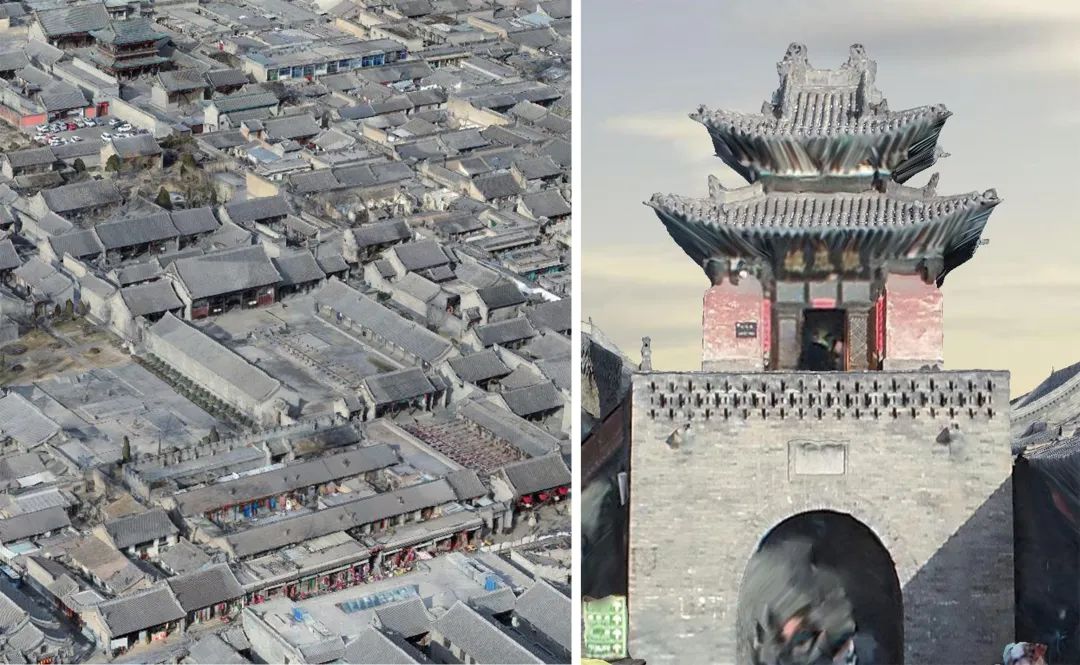

1）遠看逼真、近地模糊

無人機在低空影像采集過程中，由于存在相機盲區，容易造成建筑沿下模糊的現象，需使用帶有GPS定位功能的手機、相機等在地面對建筑沿下進行補充拍攝。同時由于地面存在車輛、人員走動，地面紋理不固定，依造成地面模糊的現象。傾斜攝影模型本質為TIN模型，無法對樹木等不規則物體精確建模。綜合以上原因，使得傾斜攝影模型會出現近地模糊的現象。

2）連續肌理破洞

由于傾斜攝影模型是基于照片進行建模，實際項目中，在遇到大水面、連續農田、樹林等紋理近乎一致的情況時，計算機無法進行空中三角形測量計算，這樣就會導致生成的模型在大水面、連續農田、樹林等情況時會出現模型破洞的情況。

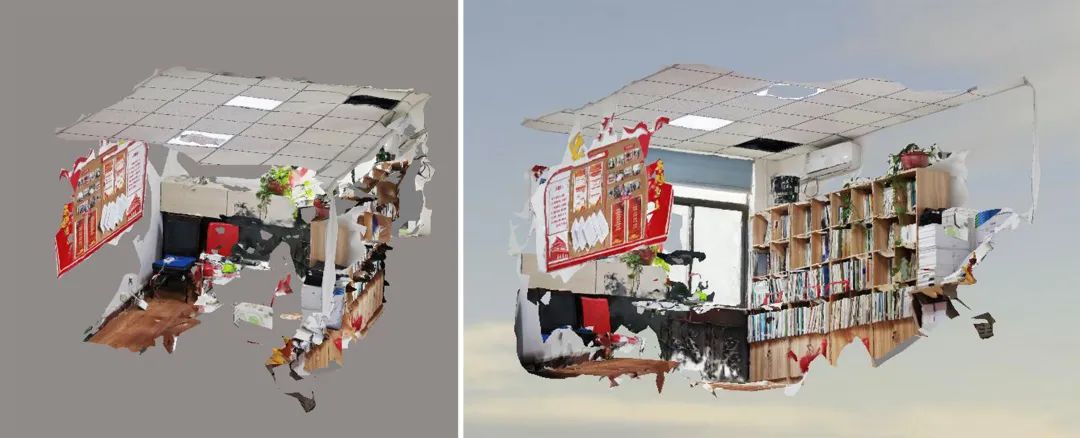

圖為基于45張手機拍攝照片生成的我院城鄉發展研究中心小會議室模型，由于會議桌、墻面、地面為連續近似紋理，模型出現了大規模破洞。而黨建墻、書架、頂棚因?yàn)榧y理信息豐富，模型進行了很好的構建。

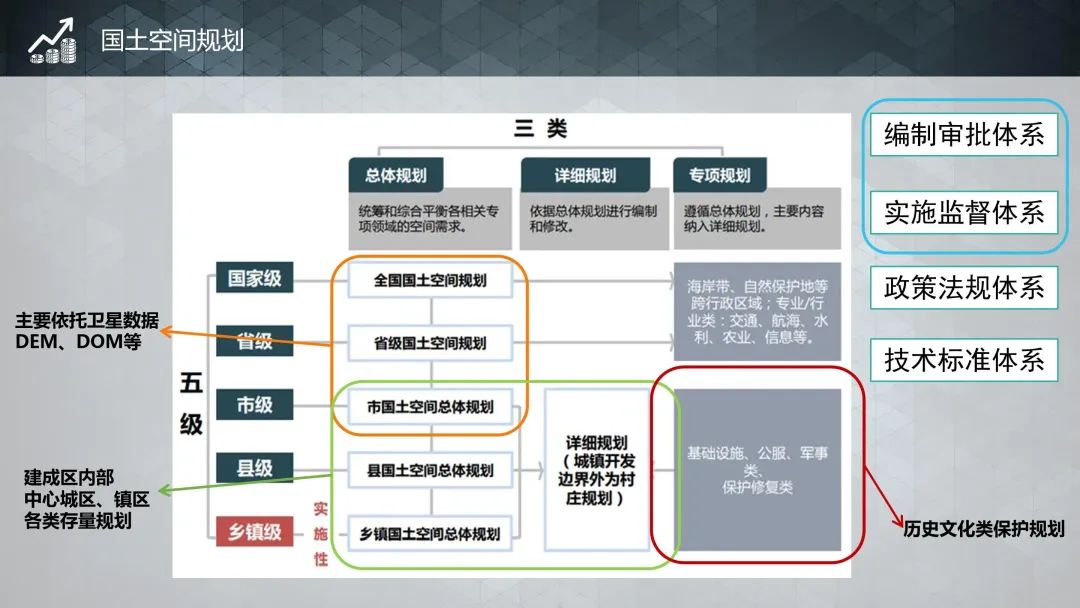

在國土空間規劃“五級三類四體系”的框架下，全國、省、市級總體規劃主要依托DEM、DOM等進行工作。而在市級、縣級、鄉鎮級總體規劃、面向建成區內部的存量規劃、各類詳細規劃以及專項規劃中，都可進行傾斜攝影技術的應用，為規劃工作提供真實、準確的規劃底圖。同時，在編制審批體系和實施監督體系方面，也可運用傾斜攝影技術對政府治理能力現代化提供技術支撐。

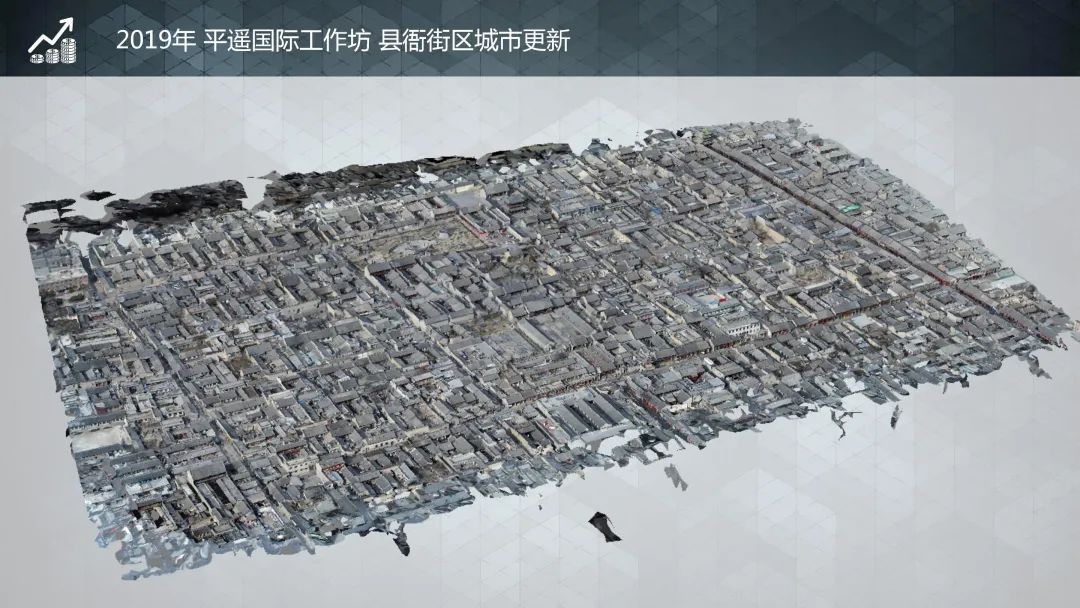

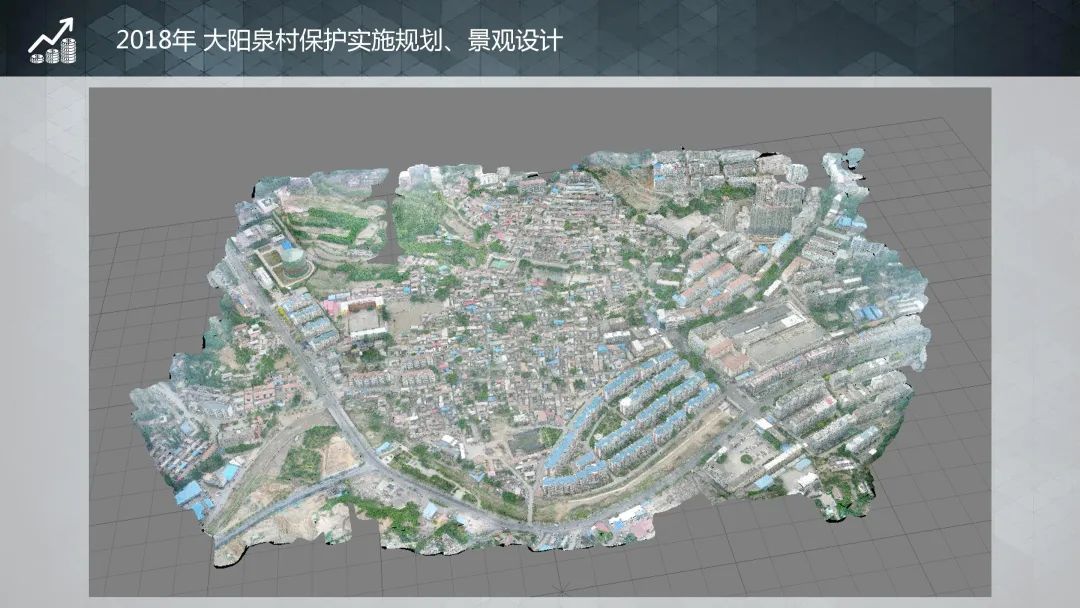

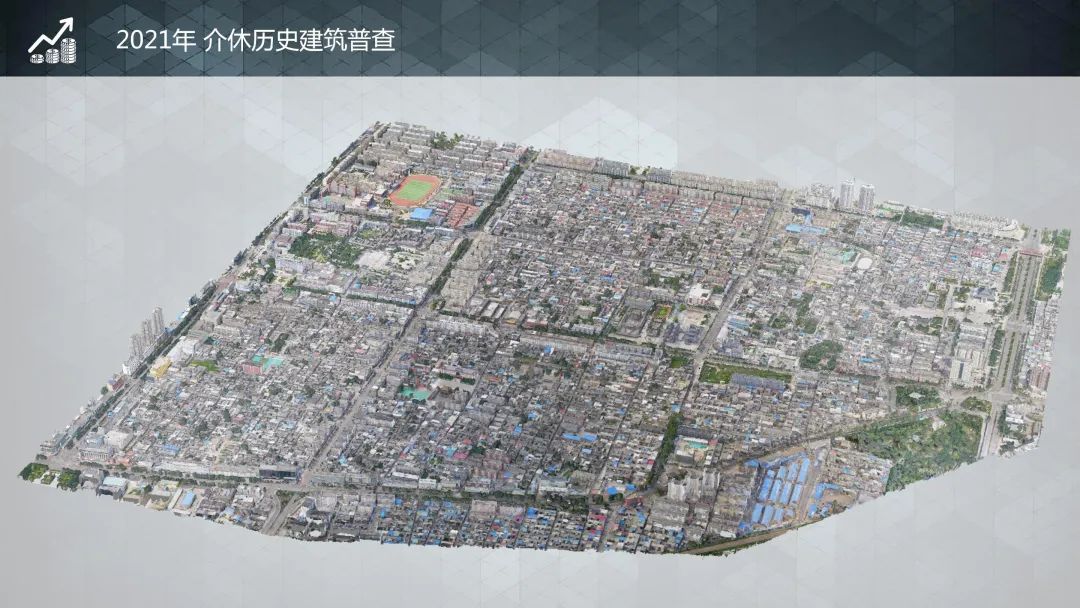

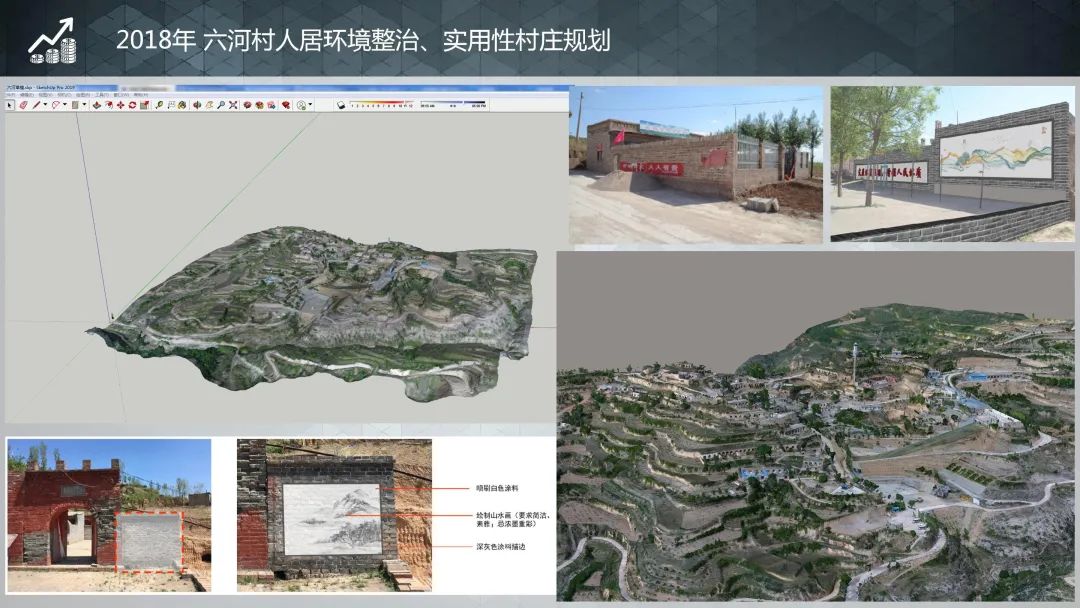

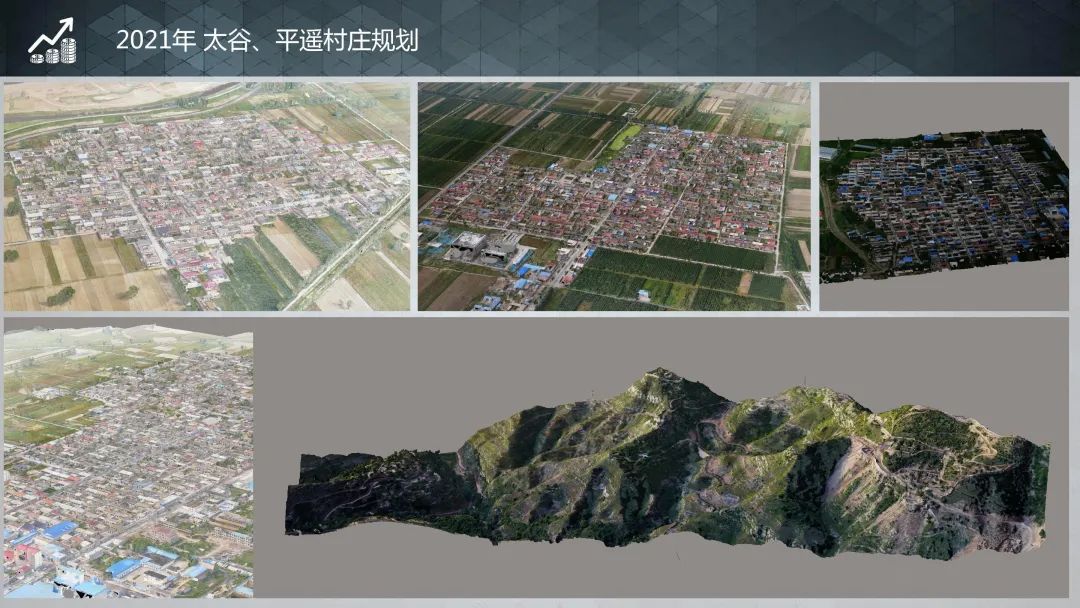

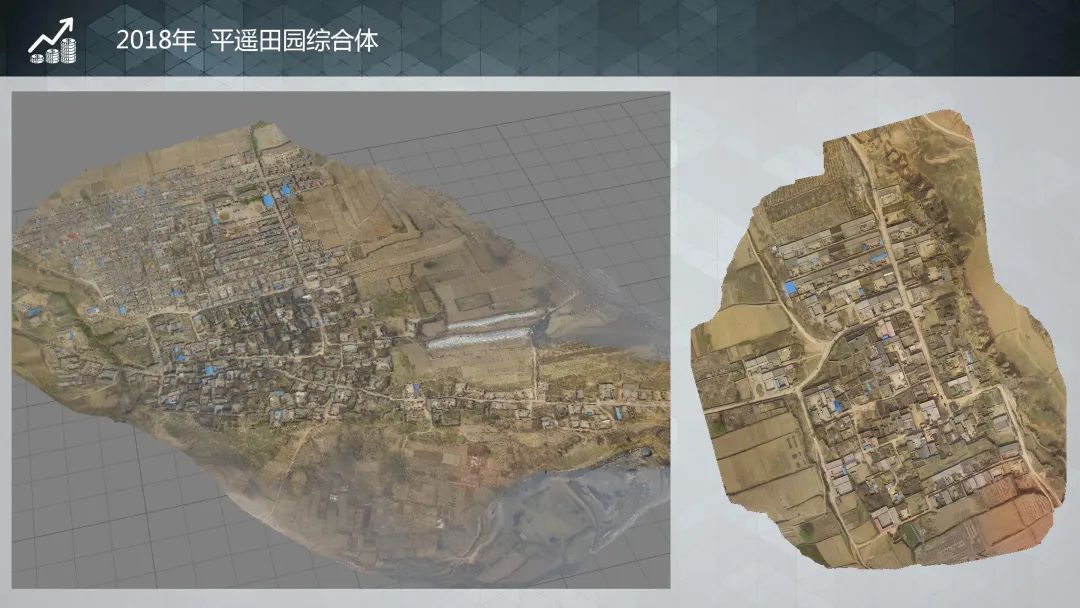

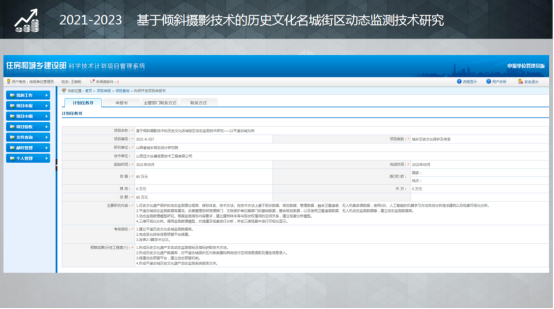

 我院城鄉發展研究中心自2018年配備無人機以來，傾斜攝影技術在各類型項目進行了廣泛的應用。2018年，平遙田園綜合體項目中，運用傾斜攝影技術對規劃范圍內所有村莊進行了歷史文化資源的普查；在六河村人居環境整治以及實用性村莊規劃項目中，運用傾斜攝影技術對村莊及周邊環境進行了三維重建，為人居環境整治效果、規劃高度管控等提供了模擬底圖；在大陽泉村保護實施規劃、景觀設計項目中，運用傾斜攝影技術對村莊核心區進行了三維重建，為各類要素保護、景觀設計提供了分析底圖。2019年，在平遙國際工作坊 縣衙街區城市更新工作中，運用傾斜攝影技術對平遙古城縣衙街區進行了三維重建，為歷史建筑三維建檔、國際團隊交流溝通提供了極大的便捷。2021年，經緯M600 pro無人機的配備，飛行能力得到極大的提升。在介休歷史建筑普查中，運用傾斜攝影技術對整個介休古城進行了三維重建，為歷史建筑普查和建檔工作提供了工作基礎；同時在太谷區、平遙縣、榆社縣、代縣等地區村莊規劃、汾河廊帶概念規劃等項目中也進行了廣泛應用。于此同時，2021年5月，我院成功申報住房和城鄉建設部科研開發項目“基于傾斜攝影技術的歷史文化名城街區動態監測技術研究——以平遙古城為例”，標志著我院傾斜攝影技術從傳統規劃編制應用走向規劃實施與管理層面的跨越。
